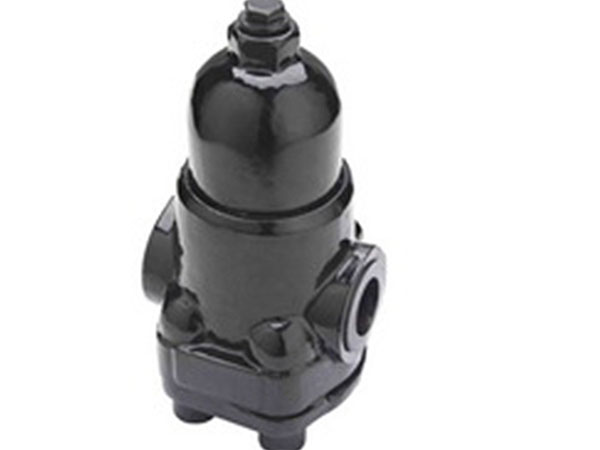

带壳体的箱内回油过滤器应用
一种带壳体的油箱内回油过滤器其特征在于，包括安装在油箱内安装座上的法兰，该法兰安装在滤筒的上端口上，底盘安装在下端口，滤清器旁通阀安装在底盘中心，过滤器旁通阀上安装有滤芯，滤芯上部与滤芯定位座底部连接，滤芯定位座顶部安装弹簧压缩，滤芯定位座安装在法兰加工的凹槽内。
压缩弹簧可将滤芯定位座固定在过滤器法兰上，由于滤芯定位座与油盖的配合间隙及机器的振动，使O形圈不会移动到法兰的倒角处，导致密封失效，过滤器上设有扣环，该扣环用于将过滤器固定在油箱内的安装座上。
回油过滤器与油箱中现有的回油滤清器的主要区别在于增加了壳体，由于箱内现有回油过滤器无壳体限位和导向，滤芯底部位置不易定位，安装时无法通过观察来校正安装角度。
安装孔位置只能凭感觉找到，安装难度大，安装带壳体的盒式回油滤清器滤芯时，先将旁通阀安装在滤芯上，然后沿壳体向下放置，可以方便地将底部旁通阀安装到底盘底部。
